Généralités

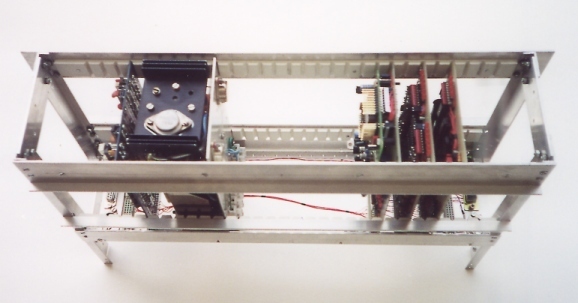

L’interface est réalisée sous forme d’un rack recevant des cartes à pastilles enfichables au format européen (100 x 160 mm), avec connecteur DIN 64 ou 96 points. Chaque carte est conçue pour une fonction déterminée avec un ordre de multiplicité spécifique :

• carte logique à 64 entrées
• carte logique à 16 sorties,
• carte analogique à 8 entrées,
• carte de conditionnement de signal à 12 voies

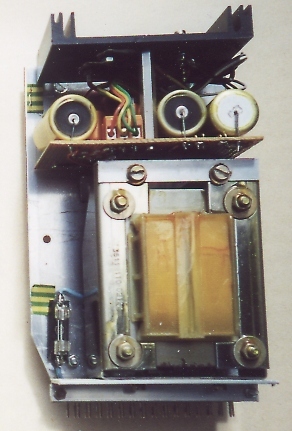

L’alimentation électrique (+5V, -12V, +12V) est fournie par un module également enfichable.
Le rack est monté dans la partie inférieure de l’armoire électrique qui abrite les composants classiques de la distribution de puissance : fusibles, disjoncteurs, contacteurs, etc. fixés sur rails.
